Harmonik Analiz ve Elektriksel Fonksiyon Ölçümü

HB Mühendislik, harmonik analiz ve elektriksel fonksiyon ölçümü ile elektrik sistemlerinizin gizli enerji kaçaklarını, güç kalitesi sorunlarını ve cihaz aşınmasına neden olan bozulmaları tespit eder. Endüstriyel tesisler, binalar ve özel projelerde Fluke 1738 güç analizörü ile sahada profesyonel çözümler sunuyoruz.

Harmonik Analiz ve Elektriksel Fonksiyon Ölçümü Nedir? Nasıl Yapılır?

Harmonik analiz; elektrik sistemlerindeki gerilim ve akım bozulmalarını (saf sinüs dalgasından sapmaları) tespit eden ve THD (Toplam Harmonik Distorsiyon) değerini ölçen teknik bir süreçtir. Elektriksel fonksiyon ölçümü ise bu analizin güç faktörü, yük dağılımı ve enerji verimliliği boyutlarını kapsar. İki ölçüm birlikte tesisinizin tam güç kalitesi profilini ortaya koyar.

1. Hazırlık ve Planlama Sistemin özellikleri ve çalışma koşulları değerlendirilir; hedeflere uygun teknik test yöntemleri ve ölçüm noktaları belirlenir.

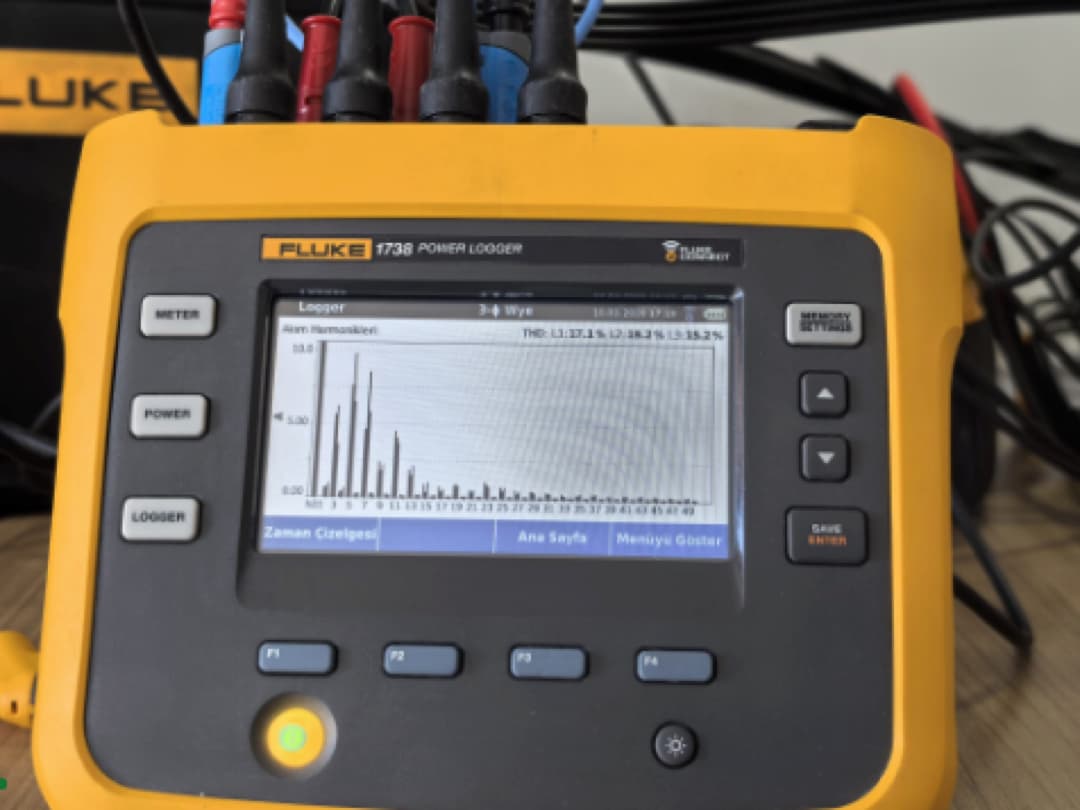

2. Fluke 1738 Güç Analizörü Kurulumu Kalibrasyon sertifikalı Fluke 1738 güç loglama cihazı sisteme bağlanır. Cihaz; THD, harmonik spektrum, güç faktörü ve gerilim kalitesini eş zamanlı ölçer.
3. Detaylı Harmonik ve Elektriksel Ölçüm Gerilim, akım, güç faktörü, THD, harmonik spektrum, yük dağılımı ve enerji kalitesi parametreleri kapsamlı biçimde ölçülür ve loglanır.
4. Analiz ve Karşılaştırma Elde edilen veriler IEEE 519, IEC 61000 ve EN 50160 standartları doğrultusunda değerlendirilir. Risk noktaları ve harmonik kaynaklar belirlenir.
5. Raporlama ve Çözüm Önerileri Kök neden analizi ve aktif/pasif filtre tasarımı tavsiyeleri dahil somut iyileştirme önerilerini içeren resmi rapor sunulur.

Kapsamlı Güç Kalitesi ve Harmonik Analiz Hizmeti

Tesisinizde güç kalitesi ve harmonik ölçümünü Fluke 1738 güç analizörü ile yerinde gerçekleştiriyor; enerji kaçaklarını, cihaz aşınmasını ve beklenmedik arızaları kaynağında tespit ediyoruz.

TMMOB EMO Yayınlı Uzman Raporu: Harmoniklerin Enerji Verimliliğine Etkileri

Hacı Bilgiç tarafından hazırlanan ve TMMOB EMO Ankara Şubesi 2024/3 Haber Bülteni'nde yayımlanan bu rapor, harmoniklerin elektrik sistemlerine olan etkilerini detaylı biçimde inceliyor.

• Harmoniklerin tanımı ve elektrik sistemlerinde neden olduğu sorunlar.
• Trafolar, motorlar ve diğer ekipmanlar üzerindeki olumsuz etkiler.
• Harmonikleri oluşturan yaygın ekipmanlar ve nedenleri.
• Harmoniklerin neden olduğu iş ve enerji kayıplarının incelenmesi.
• Pasif ve aktif harmonik filtreleme gibi çözüm yöntemleri.
• Ankara'da gerçekleştirilen gerçek bir ölçümle desteklenen analizler.

Hacı Bilgiç'in uzman bakış açısıyla hazırladığı bu rapor, enerji verimliliği konusunda bilinçlenmek ve doğru çözümleri bulmak isteyen herkes için değerli bilgiler sunmaktadır.

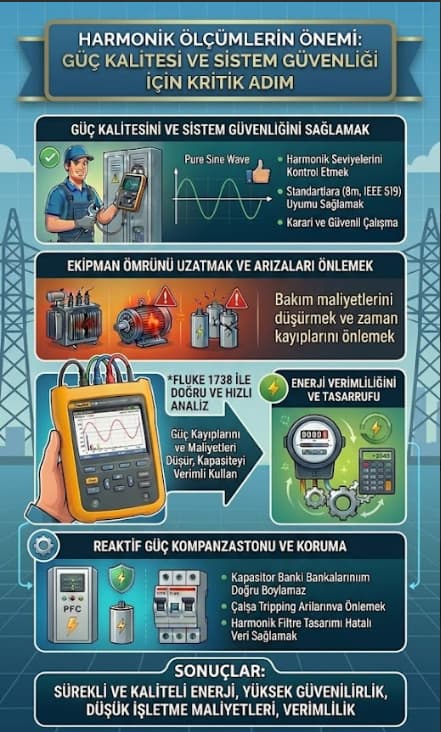

Harmonik Ölçümünün Önemi

Harmonik ölçümü, elektrik sistemlerinin sağlığını ve verimliliğini korumak için kritik bir işlemdir:

• Ekipman Ömrünün Uzaması: Harmonikler motorlarda, trafolarda ve kablolarda aşırı ısınmaya ve yıpranmaya neden olur. Ölçümle bu etkiler azaltılarak cihazların ömrü uzatılır.
• Enerji Verimliliği ve Maliyet Düşüşü: Harmonik kirlilik, sistemde gereksiz akım yoğunluğu yaratarak fatura maliyetlerini artırır. Ölçüm ve filtreleme ile enerji tasarrufu sağlanır.
• Operasyonel Güvenlik ve Kesintisizlik: Elektronik kartlar, sürücüler ve UPS'ler harmonikler nedeniyle arızalanabilir. Düzenli ölçüm beklenmedik duruşları ve üretim kayıplarını önler.
• Kompanzasyon Sistemlerinin Korunması: Yüksek harmonik, kondansatörlerin arızalanmasına ve reaktif ceza riskine neden olur. Ölçüm, kompanzasyonun sağlıklı çalışmasını garanti eder.
• Standartlara Uyum: Gerilim için %3, akım için %5 THD sınırı başta olmak üzere uluslararası harmonik standartlarına uygunluk denetlenir.

Sistemde Harmonik Problemi Olduğunun Belirtileri

Aşağıdaki durumlar, elektrik sisteminizde harmonik sorunu olduğunun yaygın işaretleridir:

• Motorlarda aşırı ısınma ve gürültülü çalışma
• Kablolarda, panolarda ve trafolarda açıklanamayan ısınma
• Sık yaşanan elektronik kart ve sürücü arızaları
• Kompanzasyon kondansatörlerinin kısa sürede bozulması veya patlaması
• Şalterlerin sebepsiz açması, nötr iletkende aşırı ısınma
• Hassas tıbbi cihazlar veya IT ekipmanlarında hatalı çalışma ve veri kaybı

Elektriksel Fonksiyon Ölçümünün Genel Faydaları

• Arıza Önleme: Donanımlardaki olası sorunlar erkenden tespit edilerek plansız duruşların önüne geçilir.
• Güvenlik Artışı: Yangın, kısa devre ve elektrik çarpması risklerini minimize ederek güvenli çalışma ortamı sağlanır.
• Sistem Performansı: Ekipmanların çalışma karakteristikleri incelenerek uzun ömürlü ve kararlı işletim sağlanır.
• Yasal Uyum: Elektriksel sistemlerin güncel yönetmeliklere ve iş güvenliği standartlarına uygunluğu belgelenir.

Harmonik Analiz ve Elektriksel Fonksiyon Ölçümünün Uygulama Alanları

• Endüstriyel Tesisler: Üretim hatları, jeneratörler, motor sürücüleri ve kompanzasyon sistemlerinin kontrolü.
• Elektrik Panoları ve Şebeke: Enerji dağıtım kalitesi, harmonik distorsiyon ve yük dağılım analizleri.
• Ticari ve Konut Binaları: Kaçak akım, kısa devre akımları, güç faktörü ve topraklama süreklilik testleri.
• Yenilenebilir Enerji Sistemleri: Güneş ve rüzgar santrallerinde sistem verimliliği ve performans izleme.
• Motor ve Sürücü Sistemleri: Faz dengesizliği, çekilen akım ve verimlilik parametrelerinin analizi.

Harmonik Analiz Yasal Dayanak ve Standartlar

• IEC 61000 — Elektromanyetik uyumluluk ve enerji kalitesi standardı
• IEEE 519 — Tesis bazlı harmonik kontrol standardı
• EN 50160 — Kamu elektrik şebekelerinde gerilim karakteristikleri
• IEC 60364 — Alçak gerilim elektrik tesisatları standardı
• Elektrik İç Tesisleri Yönetmeliği — periyodik kontrol ve ölçüm kapsamı
• İş Sağlığı ve Güvenliği Yönetmeliği — işveren yükümlülükleri

Ankara'da Profesyonel Harmonik Analiz ve Güç Kalitesi Ölçüm Hizmeti

• Fluke 1738 Güç Analizörü: Kalibrasyon sertifikalı Fluke güç loglama cihazı ile THD, harmonik spektrum ve güç kalitesi parametrelerinin hassas ölçümü.
• Deneyimli Kadro: Alanında uzman elektrik mühendisleri tarafından yürütülen profesyonel analiz.
• Detaylı Raporlama: Kök neden analizi ve somut çözüm önerileri — aktif/pasif filtre tasarımı tavsiyeleri dahil.
• Standartlara Uygunluk: Ulusal (TSE) ve uluslararası (IEC, IEEE) standartlarla tam uyumlu test prosedürleri.

Harmonik Analiz Kimler İçin Gereklidir?

• Sanayi tesisleri ve fabrikalar — özellikle VFD ve invertör kullananlar
• Enerji üretim ve dağıtım şirketleri
• Güneş enerjisi ve yenilenebilir enerji tesisleri
• Büyük ofis binaları ve data center'lar
• Hastane ve hassas elektronik ekipman kullanan tesisler
• Kompanzasyon sistemi olan tüm işletmeler

Neden HB Mühendislik (HB42)?

• SMM Tescilli Uzman Mühendis: Hacı Bilgiç, 2026 yılı için geçerli 1 kV üstü ve 1 kV altı tesisler SMM tescil belgesiyle hizmet vermektedir.
• TMMOB EMO Yayınlı Araştırma: Harmoniklerin enerji verimliliğine etkileri konusunda TMMOB EMO Ankara Şubesi bülteninde yayımlanan makale ile sektörde tanınan uzman mühendis.
• Fluke Kalibrasyon Sertifikalı Cihazlar: Fluke 1738 güç analizörü dahil tüm cihazlar kalibrasyon belgeli ve IEC uyumludur.
• Hızlı Raporlama: Aynı gün veya en geç 24 saat içinde mühendis imzalı resmi rapor teslimi.
• Ankara Merkezli, Türkiye Geneli: Keçiören merkezli olarak Ankara'nın tüm ilçelerinde saha hizmeti. Yurt genelinde gerçekleştirdiğimiz projeler kapsamında tüm Türkiye il ve ilçelerine de destek verebiliriz.

İlgili Mühendislik Hizmetlerimiz

• Fiziksel Fonksiyon Ölçümü
• Termal Kamera Ölçümü
• Elektrik İç Tesisleri Kontrolü
• Trafo Testleri ve Ölçümleri
• Kaçak Akım Rölesi Ölçümleri
• Periyodik Kontrol ve Bakım

Sık Sorulan Sorular

• Harmonik analiz nedir?
  Elektrik sistemlerindeki gerilim ve akım bozulmalarını tespit eden ve THD değerini ölçen teknik bir analiz sürecidir. Enerji kalitesini artırır, cihaz ısınmasını ve arızalanmasını önler.
• Harmonik ölçümü neden önemlidir?
  Harmonikler motorlarda, trafolarda ve kablolarda aşırı ısınmaya neden olur. Kompanzasyon kondansatörlerini bozabilir, elektronik kartları arızalatabilir ve enerji faturalarını artırabilir.
• Güç faktörü ölçümü neden yapılır?
  Düşük güç faktörü reaktif güç tüketimine neden olur ve enerji faturalarına reaktif ceza yansır. Güç faktörü ölçümü ile kompanzasyon ihtiyacı tespit edilir ve enerji maliyetleri düşürülür.
• Harmonik standartları nelerdir?
  IEEE 519 (tesis bazlı), IEC 61000-3-2/3-12 (cihaz bazlı) ve EN 50160 (dağıtım şebekesi) en yaygın kabul gören standartlardır. Gerilim için %3, akım için %5 THD sınırı temel kılavuz değerlerdir.
